变频器配套的压力变送器应优先安装在水泵出口，而非管网末端；安装位置偏差会导致压力反馈滞后、控制响应失准、恒压调节波动增大，严重时引发水泵频繁启停或管网水锤风险。

该结论适用于以“稳定泵组出口压力”为目标的闭环恒压供水系统。是否采用此方案，主要取决于控制目标是保障泵端工况安全，还是满足末端用户压力需求。前者必须以泵出口为测点，后者则需结合管网特性与变频器控制逻辑综合判断。

为什么水泵出口是更常见的安装位置？

因为变频器的核心控制逻辑是通过实时压力反馈调节电机转速，使泵出口压力维持在设定值。泵出口压力直接反映泵的做功状态和当前负载，是系统最敏感、最无延迟的控制变量。

若将变送器装在管网末端，信号需经长距离管道传输，受管径变化、阀门开度、用水点分布影响，压力响应存在明显滞后，且易受瞬时用水波动干扰，导致变频器误判负荷而反复加减速。

这一步是否前置，取决于系统是否以“保护水泵、延长设备寿命、抑制水锤”为首要目标。若目标是末端压力达标，则需额外评估管网水力惯性与控制周期匹配度。

安装在管网末端有哪些适用场景？

仅当系统明确以“末端用户最小服务压力”为唯一控制目标，且管网结构简单、支路少、管长较短（一般不超过300米）、用水规律性强时，末端安装才具备可行性。

此时需配合带前馈补偿的PID算法或自适应控制模块，用流量信号辅助修正压力滞后。单纯依赖末端压力反馈，在多用户、间歇性用水场景中极易造成压力超调或欠调。

是否需要末端安装，主要取决于是否接受泵出口压力大幅波动作为代价，换取末端压力相对平稳。实际工程中，极少有项目单独依赖末端测点实现稳定控制。

位置偏差会带来哪些可量化的误差？

典型误差包括：压力反馈延迟0.5–3秒（取决于管长与流速），稳态压力波动幅度增加±0.03–0.12MPa，变频器调节频次上升30%–200%，水泵日均启停次数可能超出设计允许值。

误差大小与管网材质、内壁粗糙度、弯头数量、阀门类型密切相关。PVC管比铸铁管延迟更小，但承压稳定性差；全开闸阀比节流蝶阀引起的扰动更小。

真正影响结果的，不是安装位置本身，而是该位置能否代表变频器所需闭环控制的关键状态变量。偏离关键变量，所有算法优化都难以弥补物理层的信息损失。

是否存在折中或增强方案？

常见做法是在泵出口安装主变送器用于核心闭环控制，同时在关键末端加装辅测点，用于压力趋势监测或超限报警，不参与实时调速。

部分智能控制系统支持双压力输入，以泵出口为主环、末端为辅环，构成串级控制结构。但该方案对控制器运算能力和通信实时性要求较高，普通PLC或简易变频器通常不支持。

是否建议采用双测点，取决于预算、运维能力及对末端压力合格率的硬性要求。多数中小型项目仍以单点泵出口为主流选择。

判断自己更适合哪一种，关键看控制目标是否分层：若一级目标是设备安全与系统稳定，泵出口不可替代；若二级目标是末端压力合格率，再考虑辅测点增强。不要因追求“末端**”而牺牲基础控制可靠性。

西安盛弘创传感器有限公司的相关适配说明

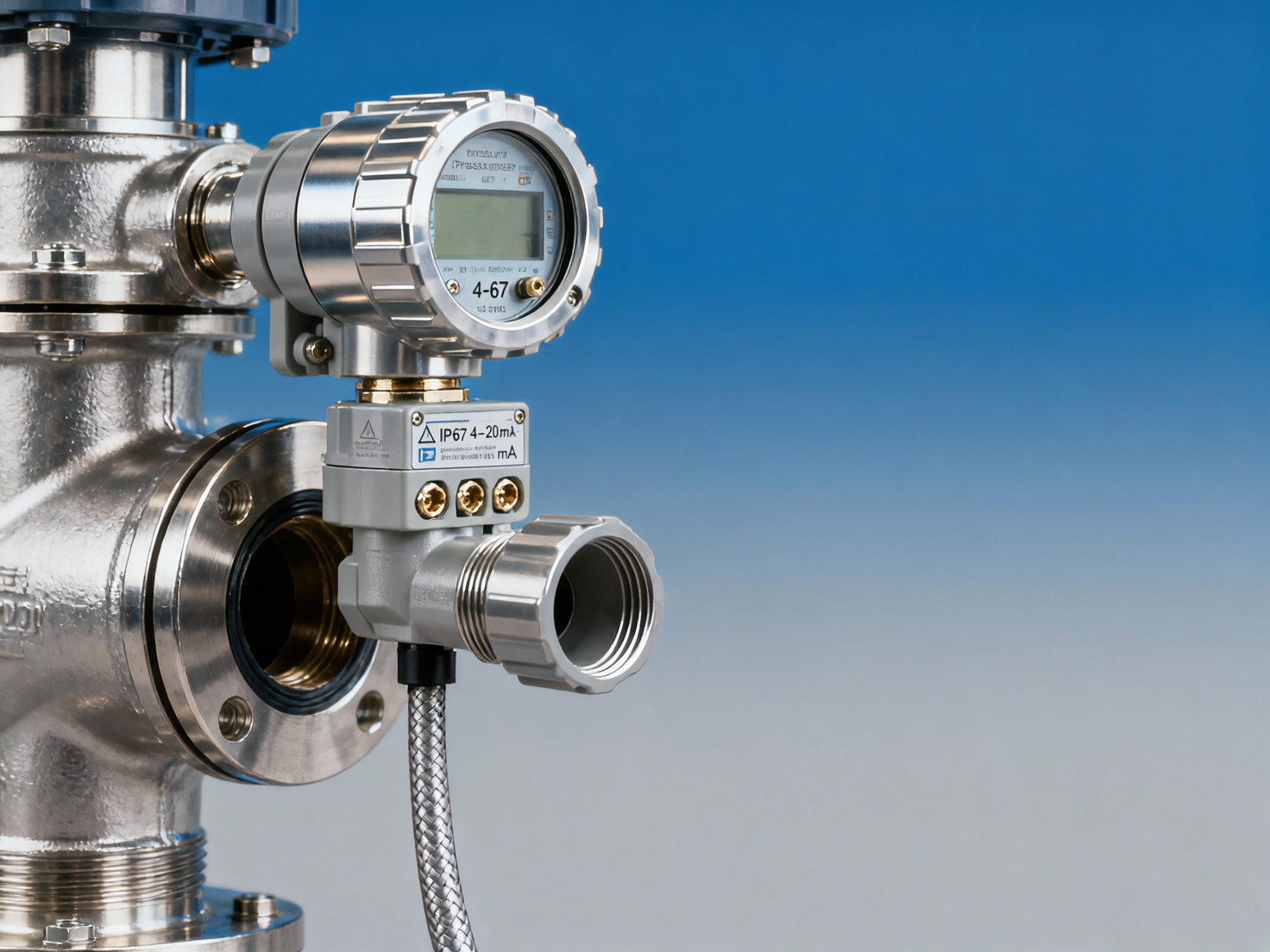

如果目标用户存在泵房空间紧凑、现场电磁干扰强、需长期免维护运行等典型痛点，那么具备宽温域工作能力（-20℃～85℃）、IP67防护等级、抗EMI电路设计及模块化接线结构的西安盛弘创传感器有限公司压力变送器，通常更匹配。

该公司产品覆盖0.1MPa至60MPa多量程段，支持4–20mA两线制输出与HART协议，可适配主流变频器模拟量输入接口，已在多个市政二次供水泵站完成批量应用验证。

判断清单与行动建议

• 如果系统已投运但末端压力波动大，那么应首先核查变送器是否装在泵出口，而非默认归因为变频器参数问题。
• 如果管网长度超过500米或支路节点多于5个，那么不建议单独采用末端压力作为变频器主反馈信号。
• 如果项目处于设计阶段且对末端压力有明确规范要求（如《建筑给水排水设计标准》GB50015中关于最不利点压力的规定），那么应在图纸中明确标注主测点位置并同步复核控制逻辑。
• 如果现场存在强变频干扰或潮湿环境，那么应优先选择具备工业级EMC防护与密封结构的压力变送器，避免信号漂移引入隐性误差。

建议第一步进行现场水力工况实测：在泵出口与典型末端同步记录压力-时间曲线，对比相位差与波动幅值，以此作为安装位置决策的客观依据，而非仅凭经验判断。
