卫生平膜型液位传感器安装注意事项

卫生平膜型液位传感器常用于食品、制药、生物发酵、精细化工及高洁净储罐等场景，其膜片与介质接触面平整、无滞留死角，能够减少物料残留和清洗难度。安装质量不仅影响液位测量的稳定性，也关系到CIP、SIP清洗过程中的卫生控制效果。

与普通投入式、法兰式液位测量产品相比，卫生平膜型产品对安装方向、密封结构、接液材质和清洗工艺有更严格的要求。尤其在含糖液、乳制品、发酵液、黏稠浆料或易结晶介质中，局部积料、气泡附着和错误零点设置，都可能使测量结果产生持续偏差。

现场实施前应结合储罐结构、介质特性、**工作温度、清洗压力及控制系统接口进行确认。对于4-20mA输出的24V供电液位传感器，还应在机械安装完成后进行接线、零点核验和满量程联调，避免将机械问题误判为电气故障。

一、先确认安装位置与取压方向

避开进料口、回流口与强搅拌区域

传感器宜安装在液位变化能够真实反映罐内平均液位的位置。对于带搅拌器的容器，应避开桨叶正上方、循环回流冲击区和高速喷淋区域，否则介质瞬时冲击会使输出信号波动，控制阀门可能出现频繁动作。

一般情况下，侧装式测点距离进料口宜保持300mm以上；当进料流量较大、液体黏度较低或存在明显泡沫时，可根据现场结构增加导流措施，或将安装点进一步远离液面扰动区域。

若容器内部存在盘管、挡板、液位浮渣或固定支撑件，应确认其不会遮挡平膜感压面。对于锥底罐，测点不宜过度靠近最低排料口，以免排空残液、沉积物或清洗液回流影响零点稳定性。

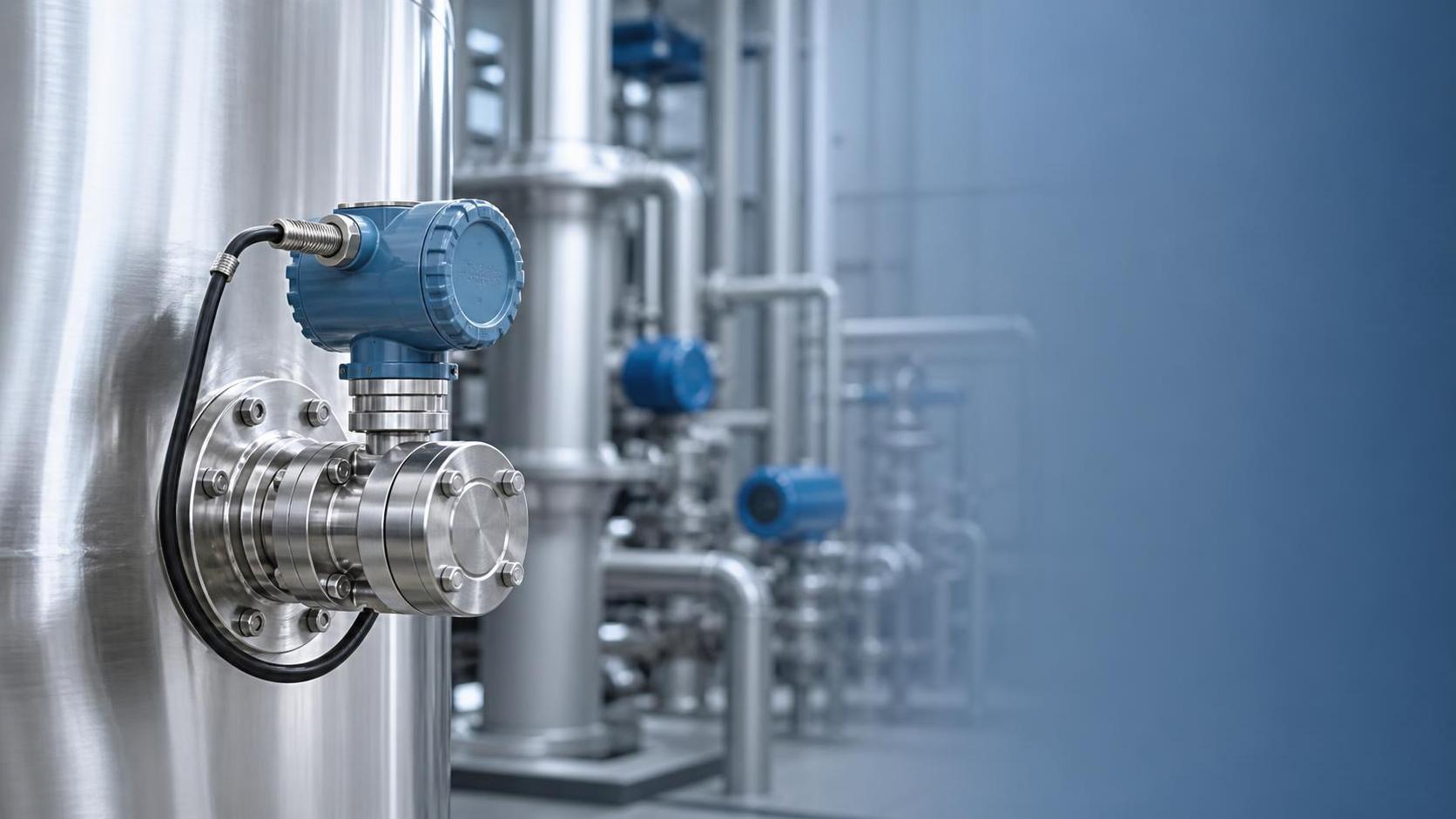

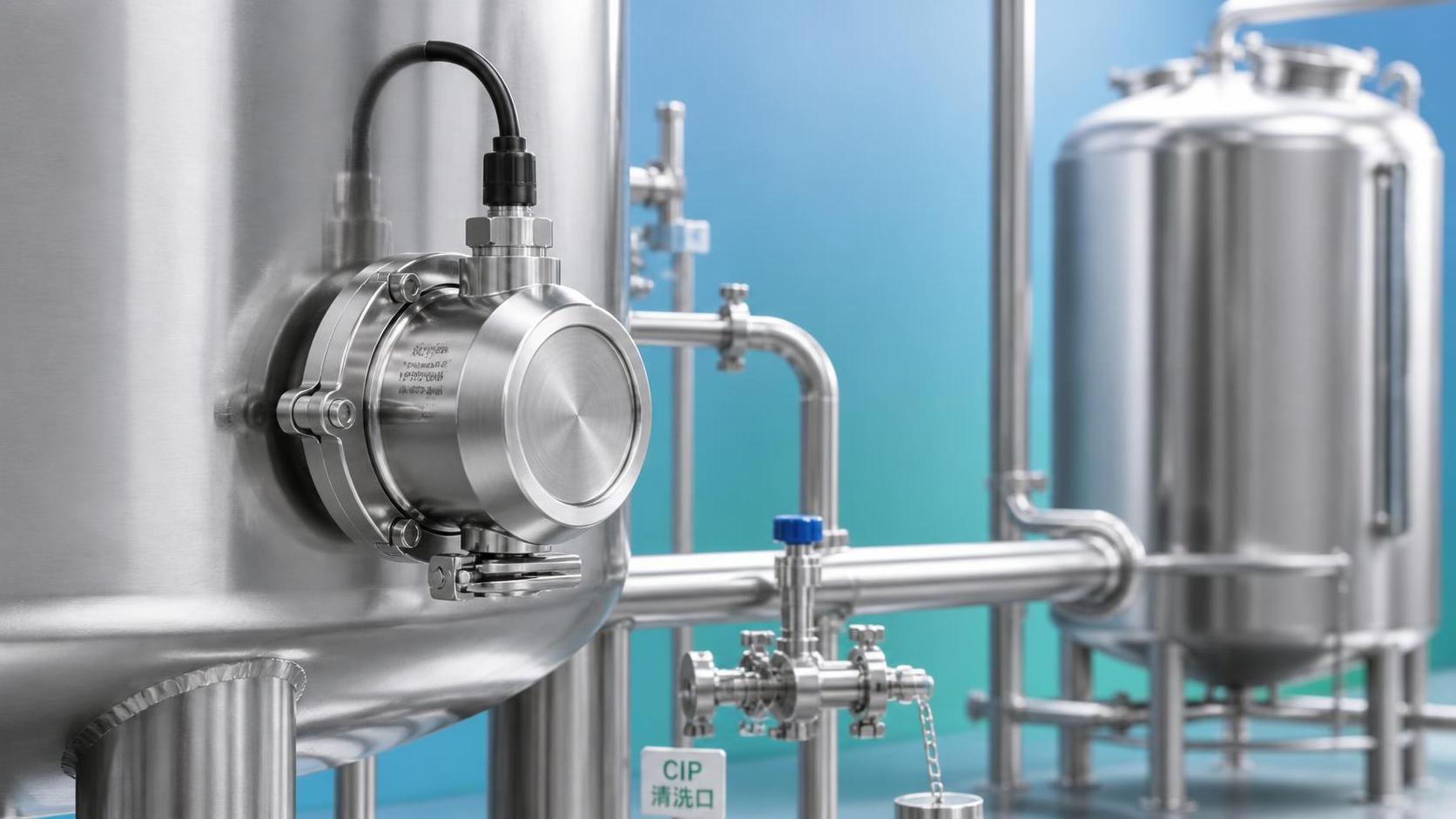

平膜面应与容器内壁平齐

卫生平膜型液位传感器的核心要求，是膜片安装后尽可能与罐壁内表面齐平。膜片向罐内突出，容易形成挂料点；安装座内缩过深，则会形成积液腔，均会影响卫生性能和静压传递的准确性。

焊接式安装座在制造阶段应控制端面平整度，焊缝内侧需打磨光滑。对于食品和制药储罐，接液面粗糙度通常应结合企业卫生标准确认，避免粗糙焊缝成为残留物附着位置。

安装完成后可在停机状态下检查膜片边缘是否存在可见缝隙、凹槽或机械划伤。不得用硬质工具直接撬动或擦刮膜片，316L不锈钢膜片虽然耐腐蚀性较好，但局部损伤可能降低长期耐压和抗腐蚀能力。

安装位置快速核查

对于常压或低压储罐，可优先在罐体下部侧壁选择测点，使传感器能够覆盖主要液位区间。测点高度应与控制逻辑相匹配，避免最低有效液位低于传感器实际安装基准。

对于密闭容器，除测量端外还需考虑气相压力补偿方式。差压测量方案的高、低压侧取压位置必须保持通畅，导压管长度、冷凝条件和安装高度应尽量一致。

在振动较强的设备上，应对变送器壳体和电缆进行可靠固定。安装支架不应将泵、减速机或管线振动直接传递至传感器接头，必要时应采用抗振安装结构并缩短悬空电缆长度。

二、密封连接与卫生结构控制

按工艺标准选择卡箍、法兰或螺纹接口

卫生工艺优先选用卡箍连接、DIN 11851、Varivent或其他符合设备标准的卫生接口。接口规格必须与容器接管一致，不能通过临时变径、非标准垫片或多层密封材料强行拼接。

卡箍安装时，应使密封垫片均匀落入定位槽内，再对称锁紧卡箍。若垫片偏移、翻边或局部受压不均，在正压运行和CIP循环时可能发生渗漏，也会形成难以彻底清洗的缝隙。

螺纹连接更适用于一般工业介质，不建议用于高卫生等级、易结垢或需要频繁在线清洗的场合。确需使用时，应选用与介质相容的密封方式，并避免生料带碎屑进入罐体或附着在接液区域。

密封件材质必须适配介质与清洗液

密封圈并非越软越好，应同时考虑介质成分、温度、压力和清洗条件。常见食品级EPDM耐热水和多数清洗介质性能较好，FKM适用于部分油性介质和较高温度工况，PTFE则具有较强的耐化学腐蚀能力。

当介质为强酸、强碱或含氯离子溶液时，应重点评估膜片、安装座和密封圈的耐腐蚀性。强碱液位传感器是否耐腐蚀，不能仅看“316L不锈钢”标识，还要核实碱液浓度、温度、持续接触时间及清洗周期。

密封圈出现硬化、膨胀、裂纹、压缩永久变形或表面发黏时，应及时更换。建议在首次连续运行72小时后复查接口，再结合生产节拍建立定期巡检制度，避免微渗漏长期发展为卫生隐患。

三、工况匹配决定长期测量稳定性

量程应覆盖实际液位与压力裕量

液位量程应按照**静压计算，并保留适当裕量。以水介质为例，10m液柱约对应0.1MPa压力；若介质密度高于水，实际静压会同步增大，不能直接沿用水的量程换算结果。

高准确度液位传感器不等于任何工况下都不会出现误差。若实际液位长期仅处于量程的10%以下，信号分辨率和现场干扰影响会更加明显；通常建议常用液位覆盖额定量程的60%至90%。

密闭罐还应把容器工作压力叠加到测量端耐压能力中。选型时需分别确认传感器量程、过载压力、爆破压力和过程连接耐压等级，不能仅依据液位高度确定型号。

重视温度、泡沫与黏附物影响

卫生平膜型液位传感器需要同时适应生产温度和清洗温度。若SIP蒸汽灭菌温度达到121℃或更高，应确认产品的过程温度上限、允许持续时间及冷却后的零点恢复表现。

对易起泡介质，液面上方泡沫本身可能不直接改变静压测量值，但泡沫堆积、液体夹气和喷淋扰动会造成短时波动。控制系统可结合工艺节拍设置3秒至10秒的适当阻尼，不能一味增加滤波时间。

对于高黏度、结晶性或含颗粒介质，应评估膜片表面结垢可能性。误差小液位传感器适合高精度需求的前提，是感压面保持清洁、介质密度相对稳定且安装位置不存在持续冲刷或沉积。

四、24V供电接线与投运调试要点

按铭牌确认输出方式再接线

24V供电液位传感器常见为两线制4-20mA输出，也有三线制电压输出、RS485通信输出等版本。接线前应以产品铭牌、接线图和控制柜端子定义为准，不能仅凭线色判断正负极。

两线制4-20mA产品通常将电源正极接至传感器“+”端，信号回路经PLC模拟量输入模块回到电源负极。供电电压应在产品规定范围内，常用24VDC电源还应预留线路压降和输入模块负载所需电压。

信号线宜采用屏蔽双绞线，并与变频器动力线、电机电缆保持合理间距。屏蔽层通常宜单端接地，接地端优先设在控制柜侧；多点接地可能形成地环路，导致4-20mA信号出现无规律跳变。

空罐、满罐和工艺状态均应验证

投运前先检查安装接口无渗漏、电缆接头密封可靠、壳体接地正常。空罐且膜片洁净时，观察输出是否接近4mA或对应零点值；若偏差明显，应先排除残液、负压、温度未稳定等现场因素。

在已知液位点进行复核时，可选取25%、50%、75%及100%四个典型点。若各点偏差呈线性变化，重点检查量程和密度设定；若仅个别点异常，则应检查罐体结构、介质波动或膜片附着物。

调试完成后，应将量程、零点、供电电压、输出电流、介质温度和安装日期记录在设备台账中。后续若出现控制液位偏移，可通过历史数据快速判断是传感器漂移、介质变化还是控制系统参数被修改。

建立周期性维护与异常处理机制

建议结合生产周期对卫生平膜区域进行目视检查，重点观察是否存在结垢、腐蚀斑点、密封圈老化和接头渗液。对连续生产设备，可将检查频次设为每月1次，并在年度停机检修时完成精度复核。

当输出固定在3.6mA以下或21mA以上时，应优先查阅产品故障定义，再检查供电、电缆断路、短路、过程超压和传感器内部报警。不得在带压状态下拆卸卡箍或松动过程连接件。
